Baupraxis : Herstellung von Geschoßdecken am kritischen Pfad des Bauzeitplans

Schalungssysteme weisen dem Baustoff Beton seine endgültige Form, in welcher dieser auf der Baustelle in das fertige Bauteil mündet. Dabei stellen sich dem Schalungsprozess in der Praxis immer wieder diverse Herausforderungen – sei es bei der Erschließung von extravaganten, nicht einfach zu schalenden Geometrien, insbesondere bei unterschiedlichen Neigungen, Verschneidungen, Überhöhungen und Sprüngen im Deckenbereich, oder wenn der Faktor Zeit zur Ausschalung drängt, dennoch aber die Betonfestigkeit und -qualität gegeben sein muss. Außerdem geht es darum, die Arbeitsabläufe beim Ein- und Ausschalen für das Baustellenpersonal sicher und ergonomisch zu gestalten.

Am Markt finden sich Lösungen, die einer möglichen Komplexität und gestalterischen Freiheit von Betonbauteilen gerecht zu werden suchen. Je nuancierter aber die geometrischen Details, desto komplexer der Schalungsvorgang – und dies spiegelt sich zumeist in deutlich längeren Ein- und Ausschalungsphasen wider. Die Herstellung von Geschoßdecken liegt dabei am kritischen Pfad des Bauzeitplans. Hier sollten demnach mögliche Verzögerungen ausgeschlossen und trotzdem alle anderen genannten Anordnungen erfüllt werden.

Wie können also heikle Geometrien im Deckenbereich erschlossen, dennoch Schalungszeiten minimiert, generell die Wirtschaftlichkeit gehoben und gleichzeitig Faktoren wie Sicherheit, Ergonomie etc. eingelöst werden? Der Schalungshersteller Doka will mit DokaXdek, einer neuen Systemfamilie im Bereich der Deckenschalung, ebendiese Frage adressieren und bietet dazu ergänzend sogar eine digitale Lösung, welche maßgeblich kürzere Schalungszeiten verspricht – notabene: normkonform und unter höchsten Sicherheitsstandards.

_{>> Könnte Sie auch interessieren: Schalung und Gerüst aus einer Hand}

In einem Interview mit Harald Zulehner, dem Geschäftsführer der Doka Österreich GmbH, und bei einer Besichtigung zweier Referenzprojekte in Linz konnte das Solid Fachmagazin kürzlich mehr über den praktischen Einsatz von DokaXdek in Erfahrung bringen. Außerdem gab die Besichtigung der Baustellen nähere Einblicke in den Einsatz des dazu ergänzenden Betonmonitoring-Systems Concremote.

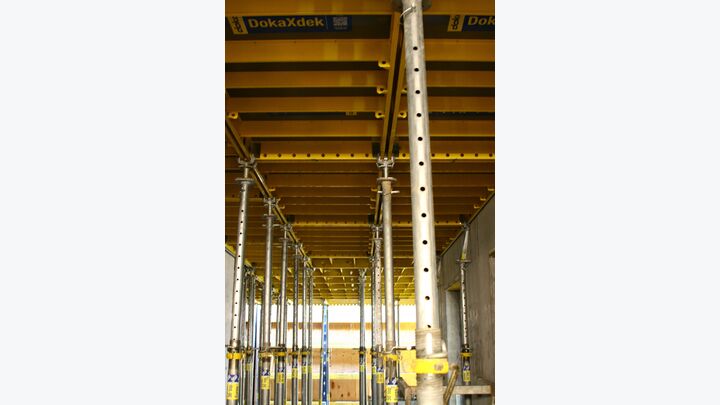

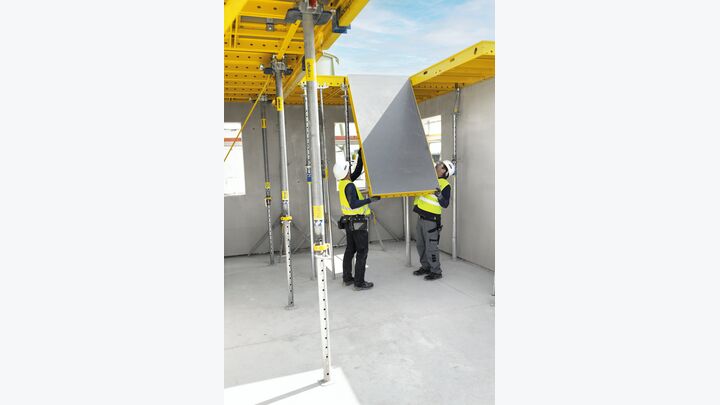

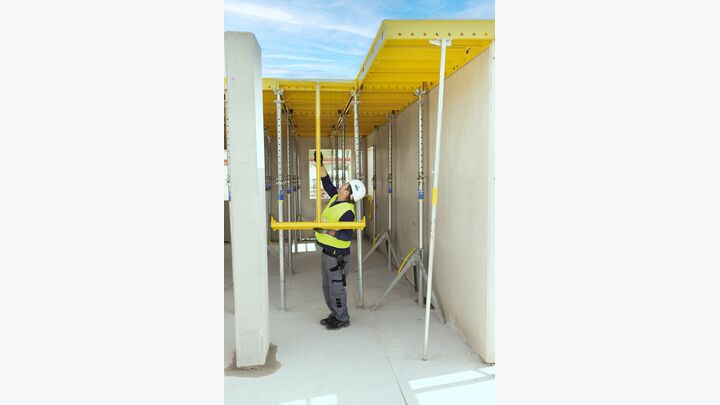

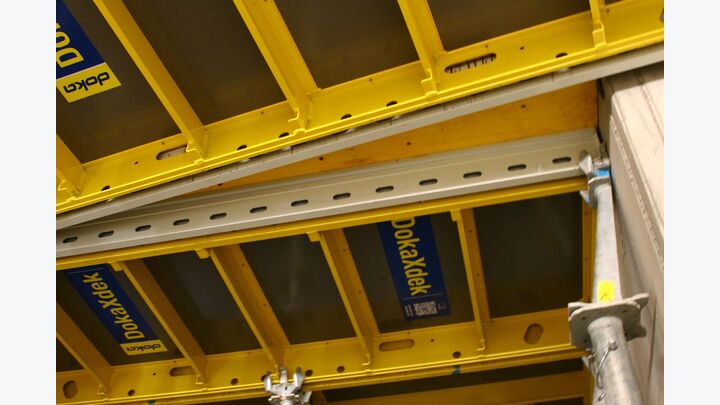

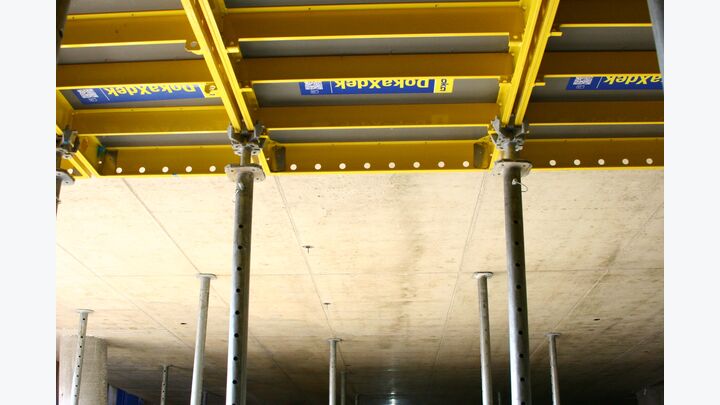

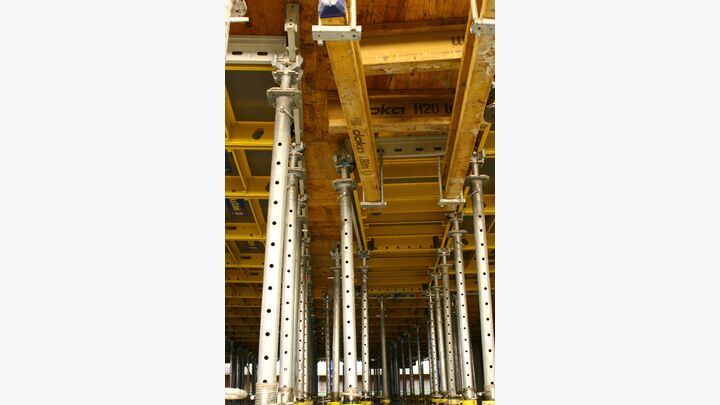

Bereits auf der letztjährigen Bauma (2022) wurde die neue Systemfamilie im Bereich Deckenschalung, bestehend aus den sich ergänzenden Teilen DokaXdek-Tisch, DokaXdek-Element und DokaXdek-I-Rahmen, vorgestellt. Im Solid-Interview fasste der Geschäftsführer der Doka Österreich GmbH Harald Zulehner nun zusammen:

Alle Systeme seien voll miteinander kompatibel und variabel kombinierbar, was eine hohe Flexibilität des Gesamtsystems verspreche – außerdem, so Zulehner, würden die Anwendungsmöglichkeiten von Klein- bis Großbaustellen reichen.

_{>> Nie mehr eine wichtige Neuigkeit wie diese verpassen? Abonnieren Sie unseren viel geklickten Newsletter! Hier geht’s zur Anmeldung!}

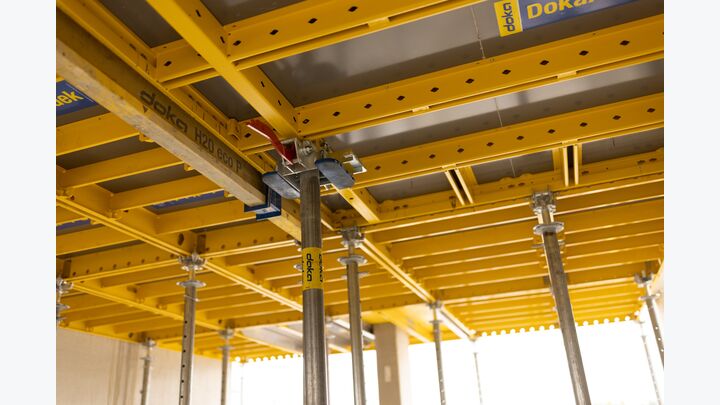

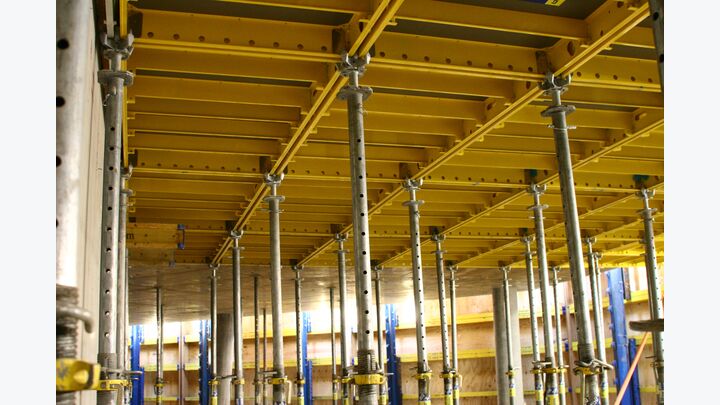

Gerade bei großflächigen Systemtischen, wenngleich sie im Schalungsprozess wesentliche Vorteile bieten, gilt es den Transport und die Lagerung mitzudenken. An dieser Stelle lässt die Aufbauhöhe des DokaXdek-Tisches von 12 cm diverse Vorteile vermuten. Dazu wusste Zulehner:

_{>> Lesen Sie auch: Erster geschlossener Gips-Kreislauf in Österreich}

Je variabler die Kombinierbarkeit einzelner Systeme, je besser diese ineinandergreifen und je ergonomischer die Handhabung auch beim Ein- und Ausschalen selbst schwierigster Geometrien, desto zeitsparender der Gesamtprozess – so viel leuchtet ein.

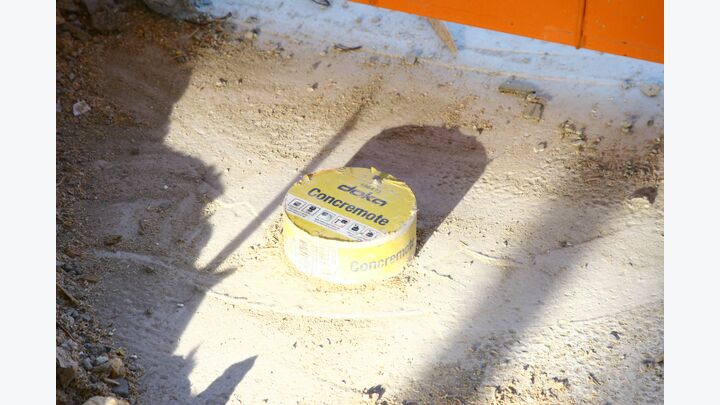

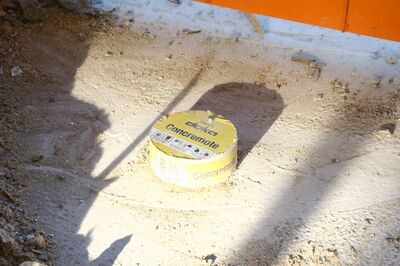

Doch nicht allein die Formgebung bildet den gesamten Schalungsprozess ab. Zwischen Ein- und Ausschalen liegt nun einmal die Aushärtezeit des Betons. Speziell im Deckenbereich gilt es dabei zu garantieren, dass bestimmte Festigkeitswerte des Bauteils gegeben sind. Je nach verschiedenster Klassenkriterien des Betons und weiterer Faktoren variieren beispielsweise Betonreifezahl, Aushärtezeiten – schließlich aber wesentlich die Ausschalzeiten. Es gilt dabei, üblicherweise mit dem Bauwerkstatiker vereinbarte Festigkeitswerte zu garantieren und demnach bestimmte Ausschalfristen einzuhalten. Eine Innovation die Doka an dieser Stelle als ergänzende Digitalisierungslösung zur DokaXdek-Systemfamilie anbietet, ist das sogenannte Betonmonitoring-System Concremote.

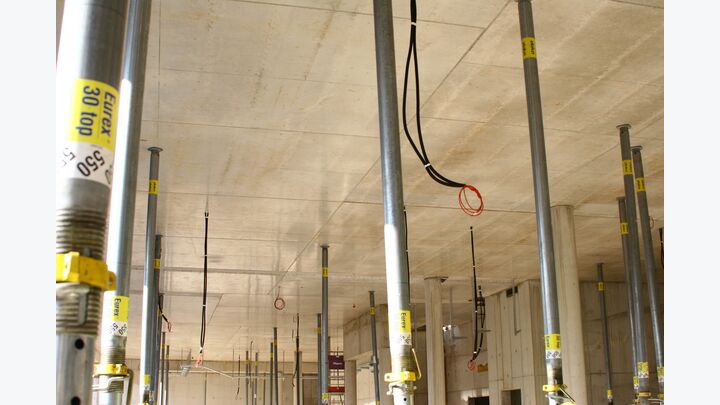

Bereits auf eines der Referenzprojekte abgehoben, gab Zulehner an dieser Stelle bekannt, die Baufirma konnte durch den Einsatz von Concremote in Kombination mit DokaXdek „die Decken bereits am nächsten Tag ausschalen.“ Natürlich habe man die Notunterstellung angebracht, aber im Wesentlichen habe sich der Ausschaltzeitpunkt um zwei Tage verkürzt, bei gleichzeitiger Lösung der dort wirklich hohen Anforderungen. – Nun brennt die Frage, wie ein frühzeitiges Ausschalen tatsächlich möglich wird, welche Sensorik hinter dem System steht und vor allem, welche gemessenen Werte die für die Ausschalung nötigen Festigkeitswerte des Betons garantieren können?

, so Zulehner an dieser Stelle. Dies ginge so weit, dass sich Prognosen erstellen ließen, wann die üblicherweise mit dem Bauwerkstatiker vereinbarte Festigkeit erreicht und mit dem Ausschalvorgang begonnen werden könne.

Außerdem, ergänzte Zulehner, habe man beim Anwendungsfall Sichtbeton gelernt, dieselbe Betonreife ergebe zu einer hohen Wahrscheinlichkeit auch die gleiche Optik im Sichtbetonbereich.

Sowie im Rahmen der Vorstellung auf der letztjährigen Bauma (2022) noch von ersten erfolgreich absolvierten Baustellentests die Rede war, kam/kommt die Systemfamilie mittlerweile bereits bei größeren Bauprojekten zum Einsatz. Die folgenden zwei Referenzprojekte wollen hierzu nähere Einblicke geben, wie DokaXdek bereits erfolgreich zum Einsatz kam/kommt und welche Resonanzen es seitens der ausführenden Baufirmen gibt.

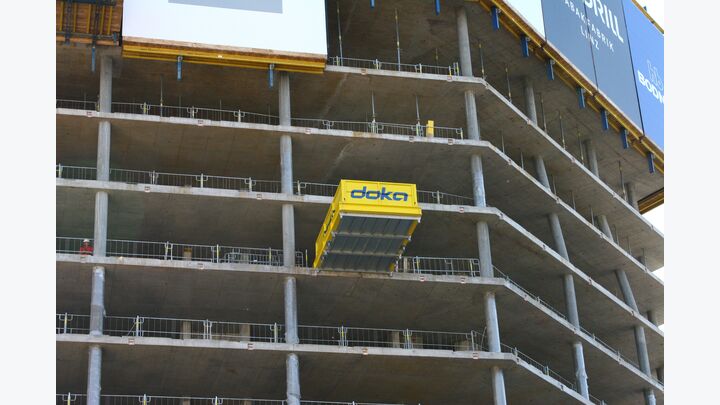

Das Gebäude-Ensemble Quadrill ist ein städtebauliches Großbau-Projekt am Standort der Tabakfabrik Linz, bei dem aktuell der denkmalgeschützte Bestand der Industrieanlage um einen Neubaukomplex erweitert wird. Neben zusätzlichen Wohnflächen für die Stadt Linz wollen dabei bis 2025 weitere Gastronomie- und Handelsflächen entstehen. Außerdem soll mit dem 109 Meter hohen Quadrill Tower das höchste Büro- und Hotelgebäude der Stadt realisiert werden.

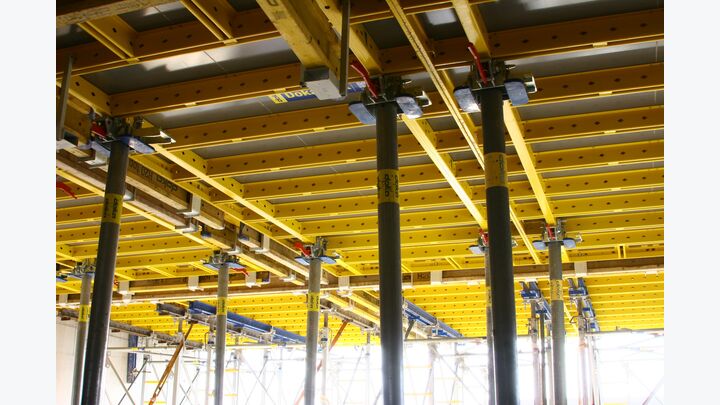

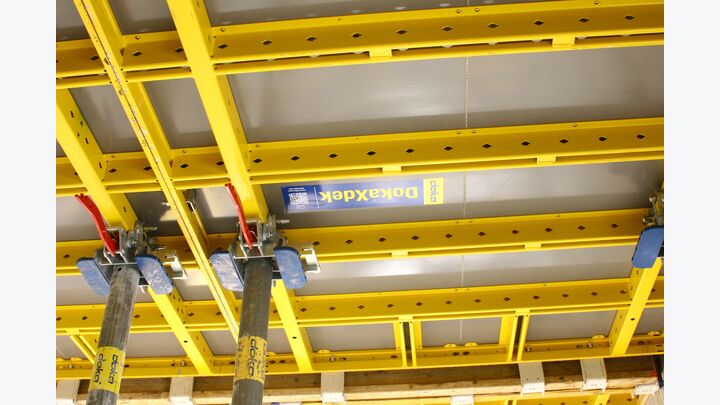

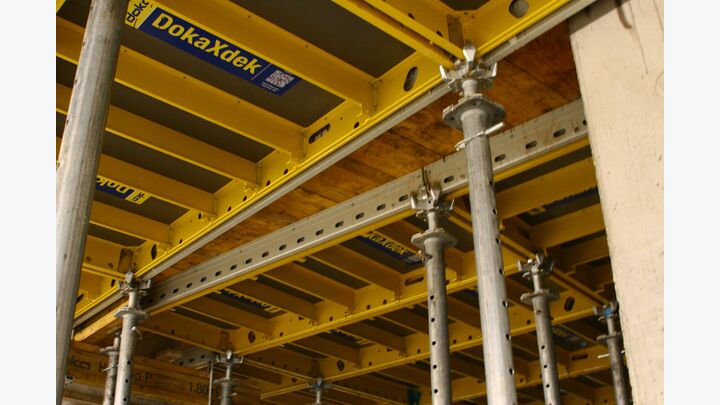

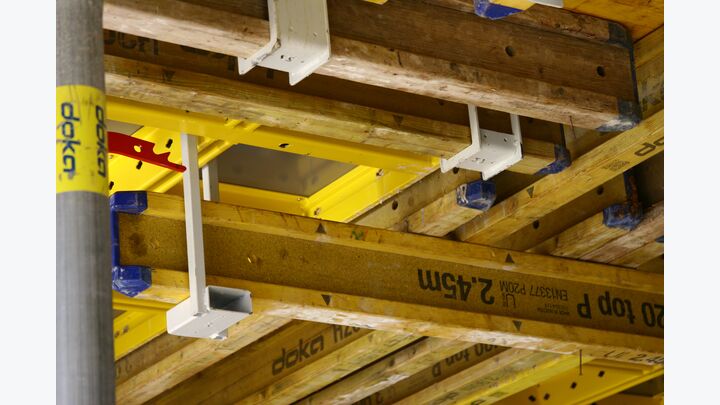

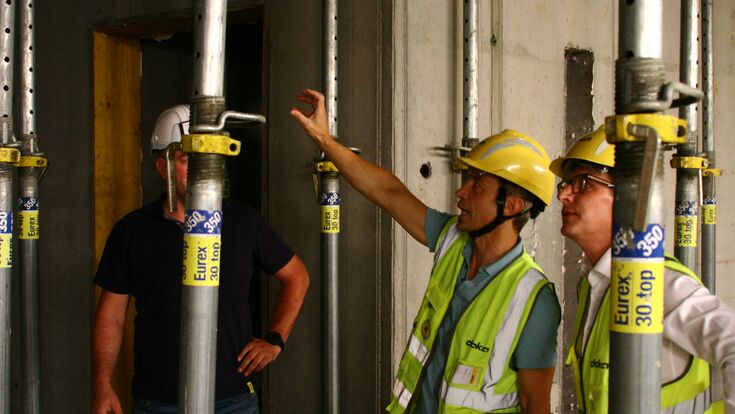

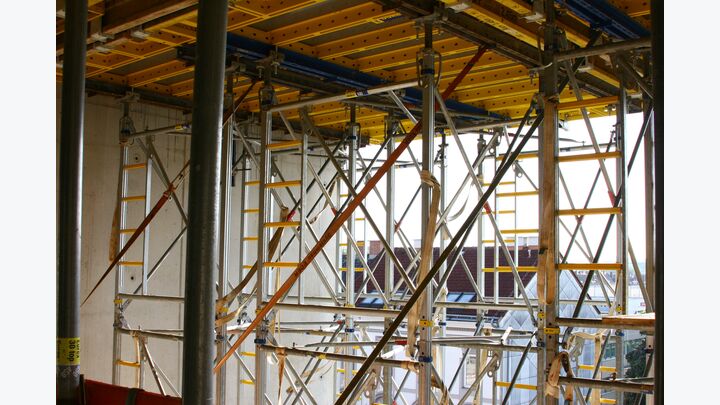

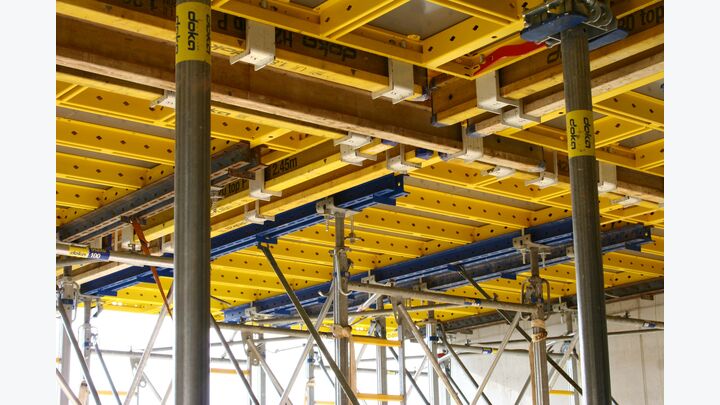

In der Rohbauphase stellen sich dabei – bedingt durch teils komplexe geometrische Formen – einige Herausforderung an die Schalungsarbeiten speziell in den Deckenbereichen des gestalterisch anspruchsvollen Quadrill Towers. Diesen Aspekt in den Fokus gelegt, kam das Solid Fachmagazin in den Genuss einer Baustellenbegehung, bei welcher die erfolgreiche Anwendung der DokaXdek-Element-Deckenschalungen besichtigt werden konnte.

Welche Vorteile DokaXdek-Element der dort ausführenden Baufirma bietet, fasste Franz Dorninger, Polier bei Dywidag (Dyckerhoff & Widmann), im Zuge der Begehung folgendermaßen zusammen:

Aber nicht nur das Handling und die Logik des Systems würden für sich sprechen, zusätzlich und in Kombination dazu könne die Anwendung des Concremote Betonmonitoring signifikant kürzere Schalungszeiten ermöglichen, was im Falle solch eines großen Projektes helfe, den Bauzeitplan auf Kurs zu halten, so Dorninger.

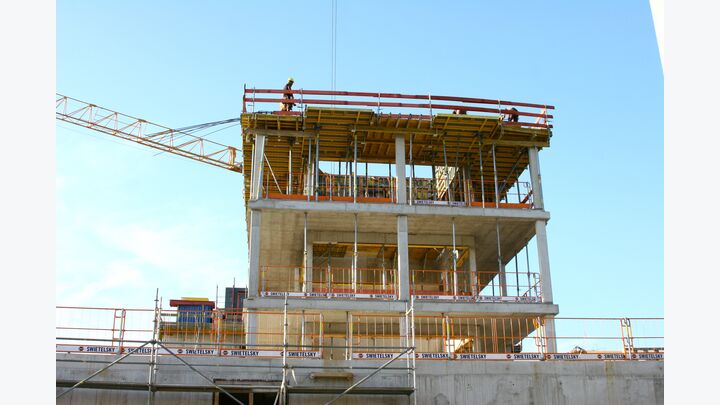

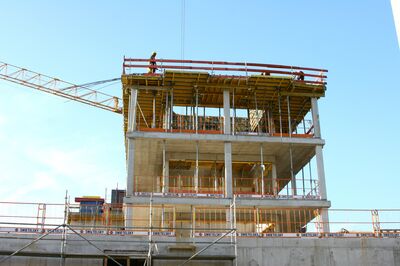

Die neue Unternehmenszentrale von MIC customs solutions, einem führenden Anbieter für globale Zoll- und Trade-Compliance-Softwarelösungen, nimmt Gestalt an. Dabei entsteht in der Lederergasse in Linz eine hochmoderne Arbeitsumgebung für bis zu 500 MitarbeiterInnen.

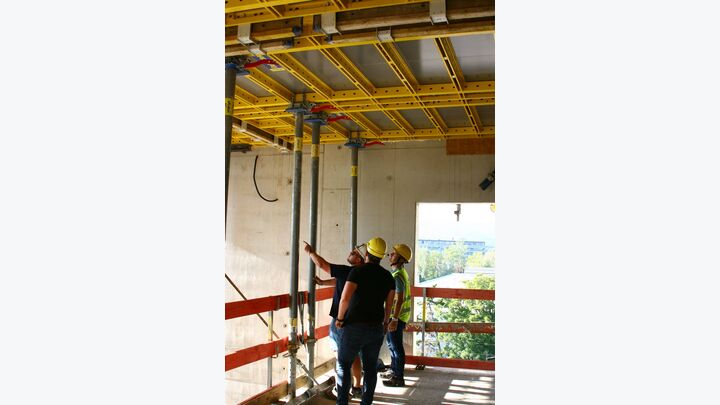

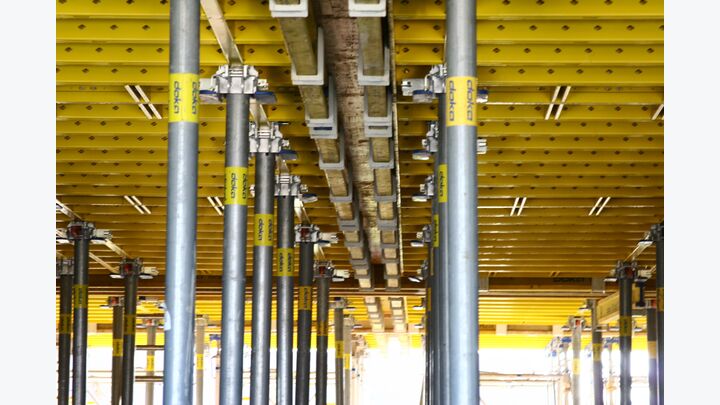

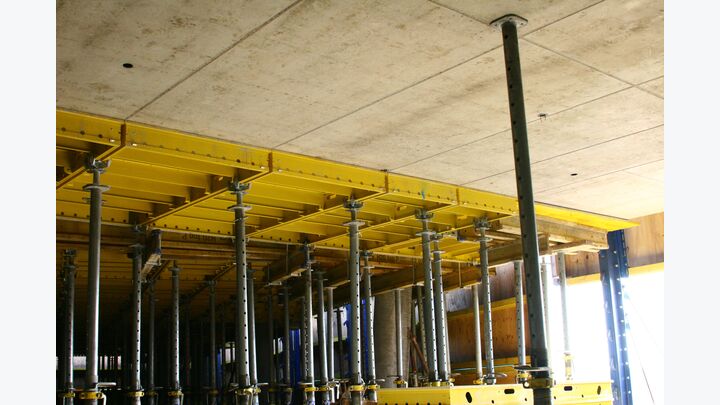

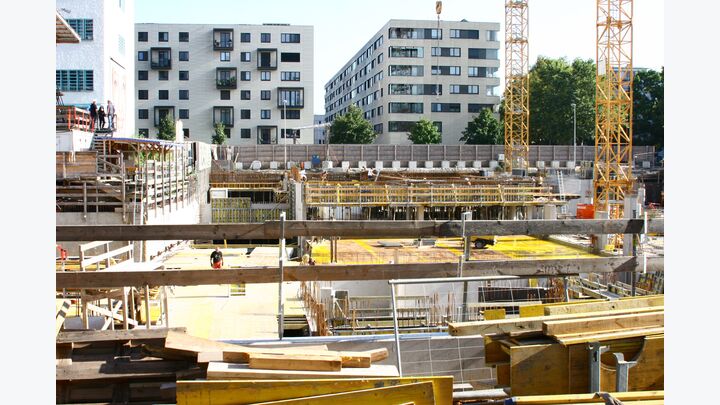

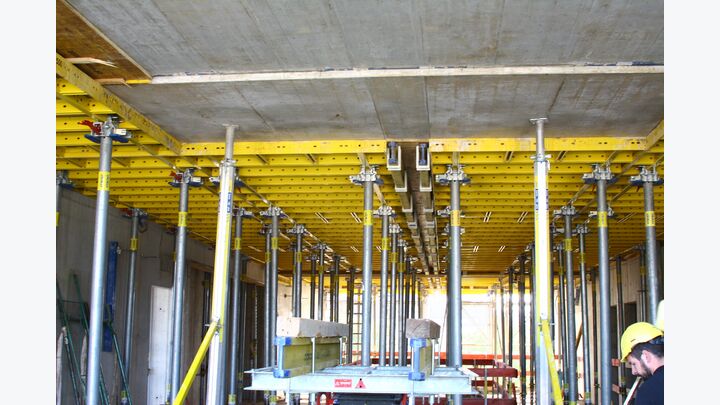

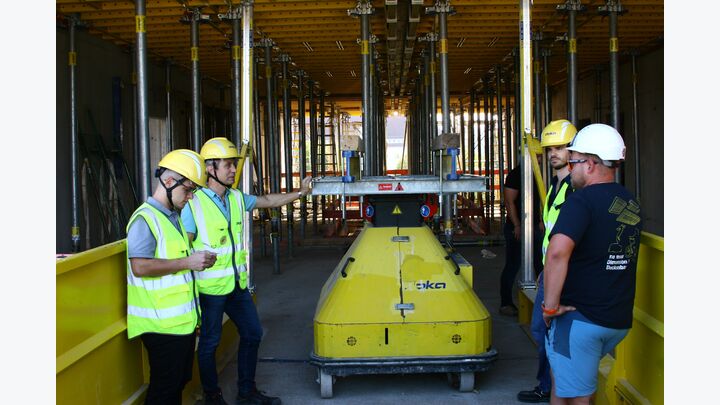

Ein zentraler Bestandteil des Bauvorhabens ist die zweigeschossige Tiefgarage, für dessen Realisierung das System DokaXdek-Tisch bereits erfolgreich seine Anwendung fand. Bei einer Baustellenbegehung auch dieses Projektes konnte sich im Zuge dessen ebenfalls über die Vorteile der Kombination von DokaXdek mit dem Betonmonitoring-System Concremote ein Bild gemacht werden.

, so Manuel Maxones, Bauleiter bei der ausführenden Baufirma Swietelsky AG.

Anstatt der bisher üblichen drei Tage habe man durch die Verwendung von Concremote die Deckenabschnitte bereits am nächsten Tag sicher ausschalen können, so Dominik Kaar, Polier bei Swietelsky AG, ergänzend gegenüber dem Fachmagazin Solid.
Wie Kaar außerdem zu bedenken gab, sei beim Ein- und Ausschalen der weiteren Geschossdecken – wobei man mittlerweile im dritten OG angekommen sei – die einfache Handhabung der Systemtische ein absoluter Pluspunkt.

Aber nicht bloß durch die schnellen Ausschalzeiten, die in Kombination mit Concremote möglich würden, sondern auch durch die Handhabung der Tische überzeuge das System:

Das gesamte Interview und einen Beitrag zu den beiden Baustellenbesichtigungen sehen Sie am 19.10.2023 in der neuen Folge von Solid Bau-TV.

Hierzu ein kurzer Einblick, was sie erwartet:
